Immagini e Simboli dei Componenti

Da raspibo.
Jump to navigation Jump to search

Queste illustrazioni sono tratte dal testo "Imparare l'Elettronica partendo da Zero" pag 34, 35, 36. Si ringrazia l'editore "Nuova Elettronica" per l'autorizzazione.

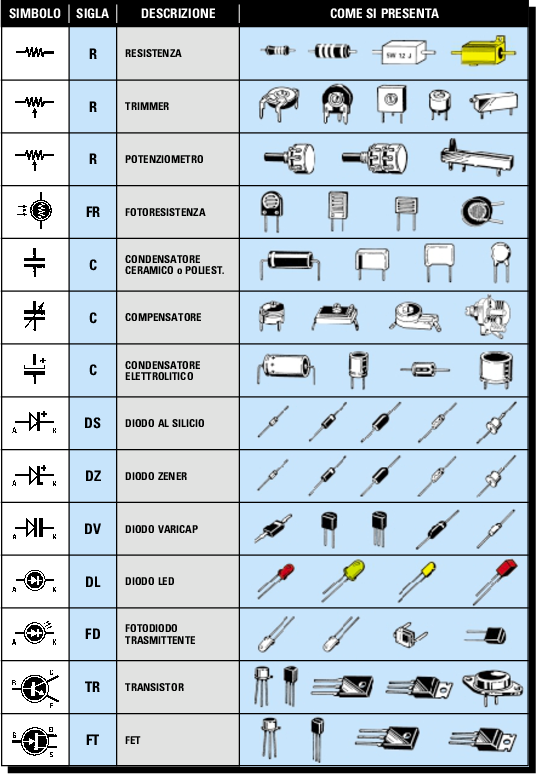

Eda0 34.png

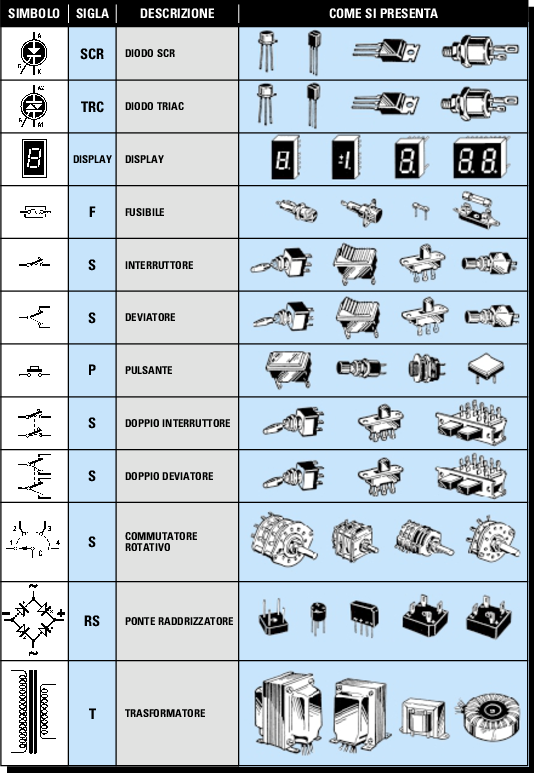

Eda0 35.png

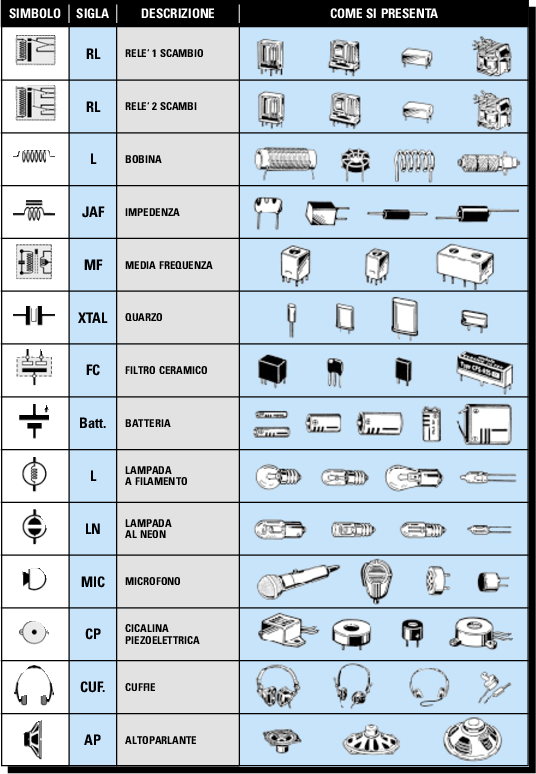

Eda0 36.png
